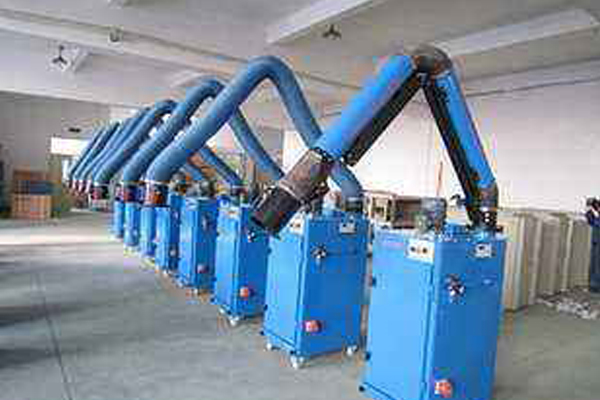

焊烟除尘器

焊烟除尘器用于焊接、抛光、切割、打磨等生产过程中产生的烟尘和粉尘的净化，同时对西游金属、贵重物料进行回收等，还可以对大量悬浮在空气中对人体有害的细小金属颗粒起到净化的作用。焊烟除尘器的进风口还设置有阻火强，防止火花进入设备造成滤器的损坏和爆炸的危险。

焊烟除尘器的优点：

1、空气流量过低时可进行自动清洁；

2、滤芯使用寿命长，经久耐用；

3、过滤系统的净化效率高；

4、设备噪声小、运行稳定可靠；

5、使用灵活、占地面积小。

焊烟除尘器的特点：

1、吸气臂可360度任意旋转，随时悬停并固定，设备配有脚轮和脚环，方便设备移动和定位；

2、除尘效率高，处理后排出的洁净空气可以在车间内循环使用，双重过滤净化更彻底，初级过滤掉大颗粒粉尘，二级过滤为精密滤芯或活性炭吸附设备；

3、合理的风机设计，处理风量较大、能耗更低，同时配有特殊减震降噪处理，保证设备的噪音环保；

4、焊烟除尘器具备全自动脉冲控制清灰系统，彻底清洁滤筒；

5、风机停止运行后，具备停机手动清灰功能；

6、采用防止电机电流过载保护装置，使用起来更加安全可靠。

焊烟除尘器的工作原理

采用风机吸引力作用，烟尘与废气经过吸尘罩进入焊烟净化器设备的进风口，在设备进风口设置阻火强阻留火花，烟尘气体进入沉降室，利用重力和上行气流，首先将粗粒尘直接降至灰斗，微粒烟尘被滤芯捕集在外表面，洁净气体经滤芯过滤净化后，由滤芯中心进入洁净室，洁净空气再经过活性炭过滤器进一步净化，最后净化过的空气通过出风口直接排除。

焊烟除尘器的构造结构

焊烟净化器的主要部件包括：万向吸尘臂、耐高温吸尘软管、吸尘罩（带风量调节阀）、阻火网、阻燃高效滤芯、脉冲反吹装置、脉冲电磁阀、压差表、洁净室、活性碳过滤器、沉灰抽屉组合、阻燃吸音棉、带刹车的新韩式脚轮、风机、ABB电机以及电控箱等。

焊烟除尘器的操作步骤

1、将除尘器机组推到工作区的合适位置，锁定脚轮；

2、旋转除尘手臂，将除尘罩调节到生产产尘点；

3、插上电源、开启风机键，设备开始运行。

4、焊接工作结束，关闭风机键、拔掉电源。打开设备机门，倾倒积灰盒内的灰尘，把积灰盒放回原处，关上机门就完成了除尘工作。

焊烟除尘器的清灰步骤

当焊烟除尘器工作一段时间后，内部的除尘滤芯上积尘较多，风量就会下降，甚至下降到不能捕捉烟尘，这时就需要进行清灰处理，一般情况下的清灰都是通过反吹系统进行脉冲反吹清灰操作。

1、停机、关闭电源；

2、把压缩气管连接压缩气源；

3、打开控制阀，从打开到关闭控制阀的时间为10秒计为一次，每次操作完毕后，需要间隔30秒重复同样的操作，连续三次即可，这里重庆除尘器厂家要提醒大家，控制阀的初始状态为关闭的，所以清灰完成后要保证控制阀为关闭状态。

4、打开设备机门，倾倒积灰盒内的灰尘，再将积灰盒防火远处关闭机门。

焊烟除尘器的安装步骤

1、检查各连接件部位是否连接牢固；

2、焊烟除尘器安装到需要焊接工作的地方；

3、检查焊烟净化器与管道各连接处的气密性，保证设备在运行过程中不发生漏气现象；

4、连接AC380V的电源，并接地，运转前注意点击转向，按下控制面板上的启动按钮（ON/OFF），启动焊烟除尘器，风机指示灯亮，使含尘气体通过设备，正常工作；

5、本设备操作简单，在车间内设置有控制系统面板，采用智能化设计，操作人员只需要控制电源总开关即可。

焊烟除尘器的型号规格

HXYD-ZD系列除尘器规格

除尘器型号	处理风量 （m3/h）	电机功率 （kw）	电压 （V）	过滤面积 （m2）	过滤精度 （%）	噪音 （db（A））	外形尺寸 （mm）
HXYD-ZD30	3000	2.2	380	20	99.9	72	650*670*1260
HXYD-ZD35	3500	3.0	380	25	99.9	75	650*670*1260

HXYD-JS系列除尘器规格

除尘器型号	处理风量 （m3/h）	电机功率 （kw）	电压 （V）	过滤面积 （m2）	过滤精度 （%）	噪音 （db（A））	外形尺寸（mm）
HXYD-JS30	3000	2.2	380	20	99.9	72	500*650*1100
HXYD-JS35	3500	3.0	380	25	99.9	75	500*650*1100





焊烟除尘器型号解读

焊烟除尘器型号有HXYD-ZD系列、HXYD-ZS系列。

30：表示产品规格处理风量为3000m3/h；

Z：表示智能型

D：表示单臂

S：表示双臂

焊烟除尘器机身体积小，轻巧灵活，并装有脚轮360度旋转移动方便，脚轮袋刹车，安全可靠、经久耐磨，同时吸气臂360度旋转方向、操作方便，被广大焊接、切割车间除尘所钟爱，重庆科杰环保专业生产焊烟除尘器，还可以根据客户需求进行量身设计制造。
